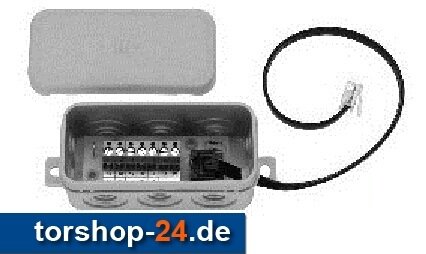

Hörmann Adapterplatine PSA – von Schraubklemme auf Systemstecker
Die Hörmann Adapterplatine PSA ermöglicht den Anschluss externer Steuerungs- und Sicherheitseinrichtungen an kompatible Hörmann Torantriebe mit Systemstecker- oder BUS-Anschluss. Sie dient als Schnittstelle zwischen Geräten mit herkömmlichen Schraubklemmen und dem Steckanschluss der Antriebssteuerung.
Ob externer Taster, Funkempfänger oder Sicherheitseinrichtung – mit der Hörmann PSA Adapterplatine lassen sich unterschiedliche Komponenten in bestehende Torsteuerungen einbinden, sofern die jeweiligen Anschlüsse und Funktionen unterstützt werden.
Produktvorteile im Überblick
-
Flexible Anschlussmöglichkeiten: Verbindet externe Steuerungselemente mit dem Hörmann Systemanschluss
-
Schraubklemmenanschluss: Für Komponenten ohne passenden Systemstecker
-
BUS- und Systemstecker-Anbindung: Zur Verwendung an geeigneten Hörmann Antriebssteuerungen
-
Verschiedene Einsatzbereiche: Beispielsweise für Taster, Funkempfänger und Sicherheitseinrichtungen
-
Kompakte Abmessungen: Gehäuse mit 110 x 45 x 40 mm
-
Schutzart IP44: Schutz gegen feste Fremdkörper ab 1 mm und Spritzwasser
-
Original Hörmann Zubehör: Für die Erweiterung und Anpassung kompatibler Torantriebssysteme
Anschluss externer Steuerungs- und Sicherheitseinrichtungen
Die Adapterplatine PSA bietet eine Anschlussmöglichkeit für externe Komponenten, die nicht direkt mit einem Hörmann Systemstecker ausgestattet sind. Die entsprechenden Leitungen werden über die Schraubklemmen mit der Platine verbunden. Über die mitgelieferte Systemleitung erfolgt anschließend die Verbindung zur geeigneten Antriebssteuerung.
Abhängig vom verwendeten Antriebsmodell und der vorhandenen Steuerung können beispielsweise folgende Komponenten eingebunden werden:
- Externe Drucktaster und Impulsgeber
- Hörmann Funkempfänger, beispielsweise HE(I) 1
- Lichtschranken
- Schließkantensicherungen (SKS)
- Schlupftürkontakte
- Externe Schaltelemente für Licht- und Steuerungsfunktionen
Wichtig: Nicht jede Anschlussvariante ist mit jedem Hörmann Antrieb möglich. Die konkrete Verwendung muss anhand der jeweiligen Antriebssteuerung und der zugehörigen Anschlussdokumentation geprüft werden.
Kompatibilität mit Hörmann Torantrieben
Die Hörmann PSA Adapterplatine wurde insbesondere für die Erweiterung verschiedener älterer Hörmann Antriebssysteme entwickelt. Darüber hinaus kann sie bei bestimmten neueren Antrieben eingesetzt werden, sofern ein geeigneter System- oder BUS-Anschluss vorhanden ist.
Zu den möglichen Antriebsserien gehören unter anderem:
- Hörmann SupraMatic S
- Hörmann GTS
- Hörmann GTD
- Hörmann GTO
- Hörmann ProMatic Serie 2 und 3
- Hörmann SupraMatic Serie 2 und 3
Die tatsächliche Kompatibilität richtet sich nach dem jeweiligen Modell, der Steuerungsausführung und dem geplanten Einsatzbereich. Wir empfehlen, vor dem Kauf die entsprechenden Anschlussmöglichkeiten zu überprüfen.
Verwendung mit dem Hörmann Drucktaster DT 02
Ein typischer Einsatzbereich der Adapterplatine PSA ist die Verbindung des Hörmann Drucktasters DT 02 mit geeigneten Torantrieben, beispielsweise dem SupraMatic HT.
Der DT 02 verfügt über separate Bedienelemente zur Torsteuerung und zum Anhalten der Torbewegung. Für die Einbindung der Halt-Funktion ist bei bestimmten Steuerungen ein entsprechender Schraubklemmenanschluss erforderlich, der über die PSA Adapterplatine bereitgestellt werden kann.
Technische Daten
-
Hersteller: Hörmann
-
Produktbezeichnung: Adapterplatine PSA
-
Artikelnummer: 437131
-
EAN: 4005954949357
-
Funktion: Adapter zwischen Schraubklemmenanschluss und Hörmann Systemstecker
-
Anschluss: Schraubklemmen / Systemstecker
-
Schutzart: IP44
-
Schaltleistung DC: 30 V DC / 2,5 A (ohmsche Last)
-
Schaltleistung AC: 250 V AC / 500 W (ohmsche Last)
-
Abmessungen (B x H x T): 110 x 45 x 40 mm
-
Verwendung: Kompatible Hörmann Antriebssteuerungen mit Systemstecker- oder BUS-Anschluss
Hinweise zur Installation
Der Anschluss der Hörmann PSA Adapterplatine muss entsprechend der technischen Dokumentation des jeweiligen Antriebs erfolgen. Da unterschiedliche Steuerungs- und Sicherheitseinrichtungen angeschlossen werden können, sind die dafür vorgesehenen Klemmenbelegungen und Anschlussvarianten zu beachten.
Die Platine verfügt über die Schutzart IP44. Die Montage muss dennoch an einem geeigneten, vor unzulässigen Umwelteinflüssen geschützten Ort erfolgen.
Hinweis: Vor der Installation ist sicherzustellen, dass die angeschlossenen Komponenten elektrisch und funktional mit der vorgesehenen Torsteuerung kompatibel sind. Arbeiten an elektrischen Anschlüssen dürfen nur von entsprechend qualifizierten Personen durchgeführt werden.
Lieferumfang
- 1 x Hörmann Adapterplatine PSA
- 1 x Verbindungsleitung mit Systemstecker
- 1 x Bedienungsanleitung
Hörmann PSA Adapterplatine – die passende Schnittstelle zur Integration externer Steuerungs- und Sicherheitseinrichtungen in kompatible Hörmann Torantriebssysteme.
